Электромагнитный дозатор HC897 (постоянное дозирование)

Тип: системы дозирования

Дозатор постоянной производительности, регулируемый частототой инмульсов и потенциометром. Оборудован светодиодной лампой, прост в установке. Совместим с датчиком уровня.

  • Аналоговый электромагнитный дозатор с постоянной производительностью;
  • Прочный корпус из ПБТ, стойкий к высоким температурам (как внешним, так и температурам жидкости);
  • Вход для датчика уровня;
  • Двойная шкала регулировки импульсов: 0-100% или 0-20%;
  • Питание: 220 В AC — 50/60 Гц;
  • Переключатель (On-Off);
  • Класс защиты: IP65;
  • Аналоговое управление одной клавишей и одним светодиодом;
  • Клапан ручной заливки;
  • Установка: настенная либо горизонтальная (кронштейны прилагаются).

Комплект установки

  • Настенный кронштейн (HC100-150-797-897-997-999)
  • Подающая трубка ПЕ, 2м
  • Горизонтальный кронштейн
  • Трубка из кристаллического ПВХ, 2м
  • Донный фильтр PVDF (HC897-997-999-201)

Стандарты

  • Директива EMC № 2004/108/CE
  • Директива DBT о низком напряжении № 2006/95/CE
  • Директивы RoHs и WEEE №№ 2011/65/UE, 2002/96/CE

Описание

Технические характеристики

  • Двойная шкала регулировки импульсов: 0-100% или 0-20% — для точной дозировки даже при слабом потоке;
  • Головка дозатора из PVDF — для лучшей химической совместимости;
  • Кронштейны — для упрощения установки;
  • Корпус из ПБТ — для механической прочности, экологичности и огнеупорности.
  • Встроенный патрубок для трубок — для надёжности;
  • Съёмные коннекторы — для облегчения обслуживания дозатора.
Модель насоса дозатора
1 2 3 4
Производительность, л/ч 2
5
7
7
8
10
3
4
5
10
12
14
Давление, бар 8
5
2
4
2
0
12
10
8
4
2
0
Количество ударов в минуту 150 150 150 150
Количество ударов, мл/удар 0,22
0,55
0,77
0,77
0,88
1,11
0,33
0,44
0,55
0,93
1,11
1,29
Потребляемая мощность, Вт 15 15 20 20
Гидравлические соединения, мм 4x6 4x6 4x6 4x6
Корпус насоса ПП 1/2” ПП 1/2” ПП 1/2” ПП 1/2”

Монтаж на стене

Размеры, мм: W x H x D x L: 112 x 188 x 128 x 60

Схема монтажа на стене перистальтического дозатора HC 897

Монтаж на горизонтальной поверхности

Размеры, мм: W x H x D x L x E x C x G x F: 233 x 112 x 128 x 60 x 138 x 149 x 188 x 45

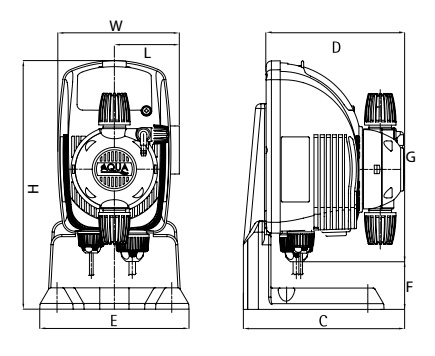

Схема монтажа на горизонтальной поверхности перистальтического дозатора HC 897

Материалы

HC 897 Стандартная версия Под заказ
Головка насоса PVDF -
Мембрана PTFE (тефлон) -
Шаровые клапаны PTFE (тефлон) Пирекс (стекло) или керамика
Клапаны головки насоса PVDF -
O-образные уплотнения Витон ® Дютрал ®
Пружинные клапаны впрыска Хастеллой - PTFE (тефлон) Хастеллой - PTFE / Хастеллой - керамика
Инжектор PVDF -
Донный клапан PVDF -

Запчасти

Описание Производительность, л/ч Давление, бар Трубка
Головка насоса HC 897, HC 997 Aqua Pool PVDF-PTFE-VT 2 - 14 12 4 x 6
Головка насоса HC 897 ПВХ-PVDF-CE-VT с автоматической промывкой 2 - 14 12 4 x 6

Под заказ

Модель Уплотнение Высота, мм Коннектор Соединения Баки
Всасывающая трубка GL - VT 115 - 600 без коннектора 4x6 60 - 100 л
Всасывающая трубка GL - VT 115 - 840 без коннектора 4x6 200 - 300 л

Модель Размеры (Ø x высота) Объём
Датчик уровня без коннектора
Полиэтиленовый бак 500 x 680 100 л
Полиэтиленовый бак 620 x 800 200 л
Полиэтиленовый бак 710 x 890 300 л
