EchoSmart™ - Ультразвуковая система измерения с погружным датчиком (сонар)

EchoSmart™ - Ультразвуковая система измерения с погружным датчиком (сонар)

Тип: измерители уровня (радары)

Датчики EchoSmart™ генерируют и производят ультразвуковой сигнал для измерения в реальном времени с максимально гибкой границей между жидкостью/твердыми частицами. Они обладают большим управлением сигналом, а выполнение алгоритмов управления, специально разработанных и испытанных в полевых условиях, подтверждено в США и во всем мире.

Гибкость

  • Доступные опции

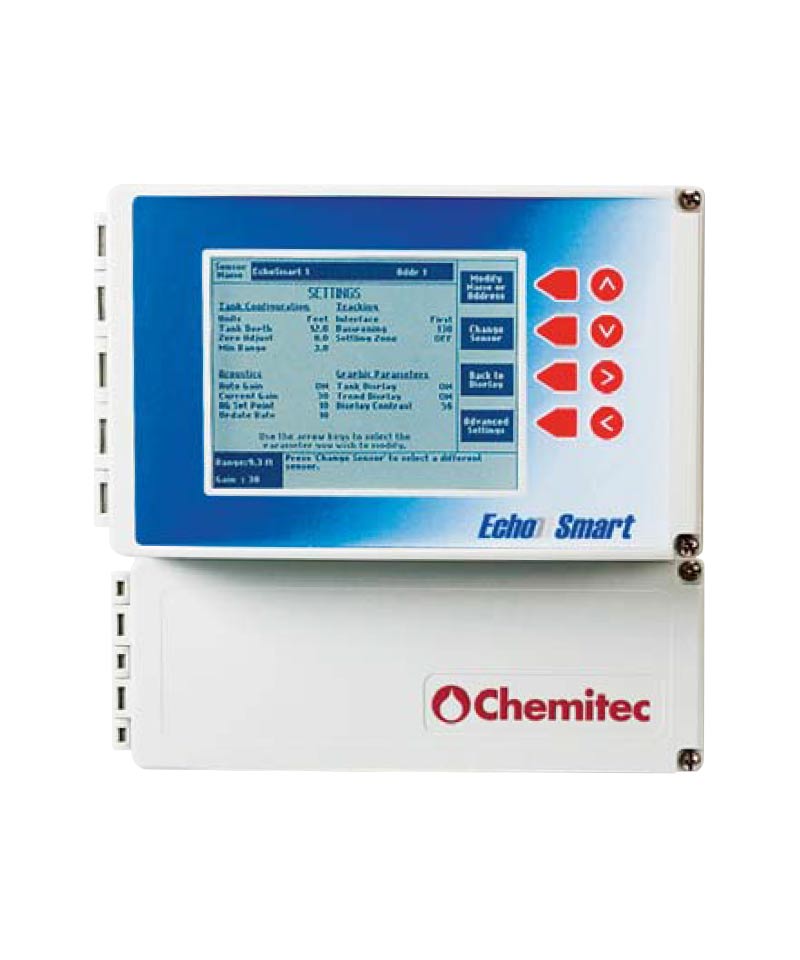

    • Датчик EchoSmart™ вместе с блоком управления EchoSmart™
    • EchoSmart™ с датчиком и блоком питания (дистанционное программирование через консоль ПО EchoSmart™)
  • сети EchoSmart™
    • Межсетевое взаимодействие до 128 датчиков EchoSmart™
    • Связь через RS-‐485 или Ethernet
    • RF‐совместимость и интеграция сети ZigBee

Простота использования

  • Большой дисплей с интуитивно-понятными экранами для быстрого ввода параметров
  • Работа с сенсорными клавишами с руководством по всем настройкам
  • Инициализация и автоматическая калибровка для быстрого запуска без прерывания процесса

Сеть EchoSmart™

  • Сеть EchoSmart состоит из 2 и до 128 датчиков, соединенных по проводной и беспроводной сети
  • Для проводных сетей доступны соединения RS-485 последовательный протокол - MODBUS RTU или Ethernet
  • Беспроводная сеть ZigBee также доступна и является идеальным выбором с учетом огромного снижения производственных затрат (проводка и трубопроводы)

Хатактеристики

  • В сети можно подсоединить до 16 датчиков EchoSmart с одним контроллером EchoSmart с оптимальными и значительно сниженными эксплуатационными затратами
  • ZigBee с технологией “самовосстанавливающейся” ячеистой сети обеспечивает надежную связь, одновременно снижая ненужные расходы на проводку и трубопроводы

Описание

Аппаратные средства, программные возможности и функции EchoSmart™

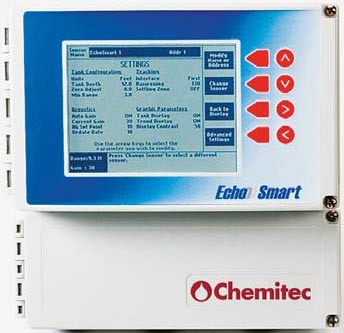

Датчик Блок управления Блок питания
Диапазон измерения 0.305 ÷ 10.0 м --- ---
Принцип измерения Ультразвуковое погружение --- ---
Интервал измерений Регулируемый --- ---
Разрешение 3.05 мм ÷ 3 м --- ---
Точность 0.03 м ÷ 3 м --- ---
Рабочая температура 1 ÷ 52°C --- ---
Калибровка Заводская калибровка; регулир. скорость звука --- ---
Дисплей --- Монохромный графич. с задней подсветкой 320 x 240 пикселей; область видимости 92 x 122 мм ---
Материал ABS и эпоксидная смола Поликарбонат NEMA 4X с защитой IP65
Самоочиститель Силикон (опция) --- ---
Условия окр. среды --- - 40° ÷ 60° C - 40° ÷ 60° C
Источник питания 15 VDC 100 ÷ 240 В пер.тока, 50/60 Гц 1A – опция 24 В пост.тока
Мощность 3 Вт с очистителем 6 Вт 65 Вт (предохранитель) 20 Вт 1,34 A
Реле (опция) --- четыре (4) 10A @ 250В пер.тока;
10A@ 30В пост.тока
---
Монтаж Стационарный или гибкий стена или труба ---
Размеры (Д x В x П) стандарт 62 x 75 мм
с очистителем 146 x 75 мм
235 x 229 x 115 мм 181 x 181 x 61 мм
Вес стандарт 1.02 кг
с очистителем 1.25 кг
прибл. 1.36 кг прибл. 0.68 кг

Состав ультразвуковой системы EchoSmart™

Система Echosmart
