Шаровой кран (клапан) из ПВХ - 420

Тип: арматура для бассейнов

Шаровой кран (клапан) из ПВХ для бассейнов и систем водоснабжения.

  • Вентиль, дополненный регулируемым суппортом и шар.
  • Уплотнения из EPDM, сёдла клапана из ПЭ.
  • Рабочее давление PN 16 при 20 °С для модификаций от DN 10 до 50 и PN 10 при 20 °С для модификаций от DN 65 до 100.
  • Соответствует европейским стандартам.

Описание

Детали и конструкция

Схема шарового крана (клапана) их пвх - 420

Позиция Компоненты Материалы Кол-во, шт.
1 гайка НПВХ 2
2 хомут НПВХ 2
3 корпус НПВХ 1
4 клапан НПВХ 1
5 суппорт НПВХ 1
6 ручка НПВХ 1
7 головка НПВХ 1
8 уплотнение рукава EPDM 2
9 седло клапана Полиэтилен 2
10 уплотнение головки EPDM 1*
11 радиальное уплотнение EPDM 1
12 уплотнение седла клапана EPDM 2**

*2 шт. для DN 65 ÷ DN 100
**Только для DN 65 ÷ DN 100

Шаровой кран из ПВХ - IV420 (под вклейку)

Шаровой кран из ПВХ - IV420 (под вклейку) Артикул D DN L Z C E H B g
100200712 20 15 16 50 82 53 51 66 145
100200719 25 20 19 53 91 62 59 77 220
100200713 32 25 22 59 103 71 66 68 315
100200720 40 32 26 68 120 84 77 102 505
100200714 50 40 31 77 139 98 87 117 725
100200715 63 50 38 98 174 117 105 140 1245
100200716 75 65 44 142 230 168 138 225 3400
100200717 90 80 51 142 244 168 138 225 3500
100200718 110 100 61 162 284 210 171 280 5900

Шаровой кран из ПВХ - IV420 (с внутренней резьбой)

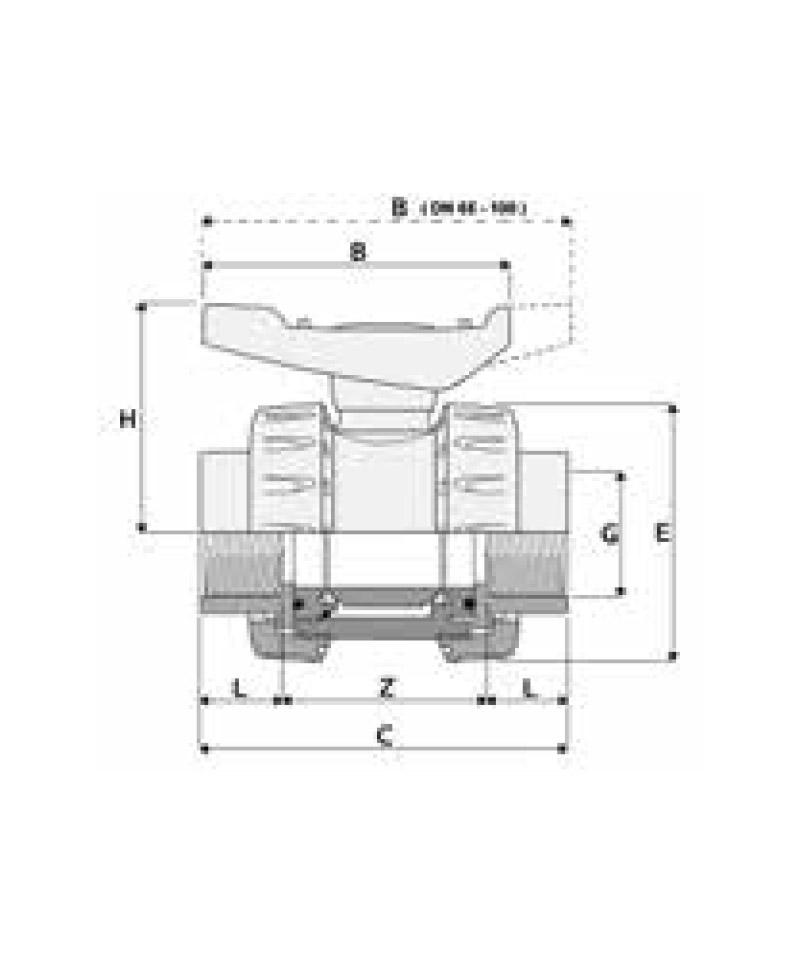

Шаровой кран из ПВХ - IV420 (с внутренней резьбой) Артикул G DN L Z C E H B g
100200725 1/2" 15 17 56 90 53 51 66 145
100200721 3/4" 20 19 55 93 62 59 77 225
100200727 1" 25 22 66 110 71 66 88 320
100200722 1 1/4" 32 24 79 127 84 77 102 515
100200728 1 1/2" 40 24 83 131 98 87 117 735
100200729 2" 50 29 103 161 117 105 140 1260
100200730 2" 65 33 164 230 168 138 225 3400
100200731 3" 80 36 172 244 168 138 225 3500
100200732 4" 100 42 200 284 210 171 280 5900
