Шланговые насосы ATR 80 FX/TD

Шланговые насосы ATR 80 FX/TD

Тип: шланговые насосы

Преимуществом шланговых насосов ATR является то, что единственной частью, контактирующей с продуктом, является шланг. Данная конструкция перистальтического насоса серии ATR позволяет не использовать уплотнение в насосе. Поверхность шланга необходимо смазывать силиконовой смазкой.

Скорость потока : до 60 м3
Рабочее давление : до 10 бар
Корпус насоса : алюминиевый сплав
Ротор : алюминиевый сплав
Ролики : нейлон/алюминиевый сплав
Соединения : нержавеющая сталь
Опора : железо

Поставляются шланги различных конструкций и материалов исполнения в зависимости от необходимого применения.

Описание

Принцип работы

В корпусе насоса находится высокоэластичный шланг с фланцами на обоих концах. Фланцы присоединены к всасывающему и напорному трубопроводам системы. На валу установлен ротор с двумя роликами, расположенными на противоположных сторонах ротора. В результате вращения ротора, ролики полностью сжимают шланг, а продукт, находящийся в шланге, проталкивается вперед. Всасывание начинается после того, как после сжатия шланг возобновляет свою цилиндрическую форму.

Преимуществом шланговых насосов ATR является то, что единственной частью, контактирующей с продуктом, является шланг. Данная конструкция перистальтического насоса серии ATR позволяет не использовать уплотнение в насосе. Поверхность шланга необходимо смазывать силиконовой смазкой.

Особенности шланговых насосов серии ATR

  • Способность к самовсасыванию, высота всасывания до 9,5 м;
  • Возможность сухого хода;
  • Возможность реверсивного вращения;
  • Возможность замены шланга без разборки насоса;
  • Легкость в очистке и стерилизации;
  • Перекачиваемая жидкость не контактирует с механическими деталями;
  • Легкость в настройке;
  • Изнашивается только шланг;
  • Простота в техническом обслуживании, низкая стоимость и короткое время простоя;
  • Не требуют дорогостоящего вспомогательного оборудования: конструкция не включает уплотнения, шаровые клапаны, мембраны, сальники, погружные роторы, статоры или поршни, которые могут протечь, засориться или заржаветь;
  • Необходима силиконовая смазка для шланга;
  • Простота в эксплуатации и техническом обслуживании;
  • Не допускают протечек, перекачивают одинаковый объем за оборот.

Сферы применения шланговых насосов серии ATR

  • Водоочистка. При помощи насосного оборудования осуществляется питание пресс-фильтров, дозируется известковое молоко, транспортируется бактериологический осадок.
  • Производство бумаги и картона. Транспортировка экстрагирующих растворов, различных клеев, двуокиси титана, перекачка загрязненной воды, живицы, шламов и пр.
  • Строительная отрасль. Перистальтические насосы успешно используются с целью перекачки растворов для отделки и бетонирования, трала мулов, подачи экстрагентов, перекачивания клеев, осадков и пр.
  • Сельскохозяйственный сектор. Транспорт материалов для производства вин, винных осадков, овощной пульпы, отходов переработки картофеля, технологических жидкостей, отходов и т.д.
  • Химическая отрасль. Шланговые насосы могут применяться для перекачки стоков с взвешенными частицами, щелочей, подачи кислот, транспорта растворов мела и пр.
  • Обработка металлических поверхностей. Транспортировка химических веществ в процессе гальванической обработки металлов, травления и обезжиривания различных поверхностей. Допускается перекачка разнообразных масел, растворителей, моющих составов и пр.
  • Атомная энергетика. Перекачка жидких отходов атомных станций.
  • Пищевая промышленность. Перекачивание молочных и других пищевых продуктов.
  • Фармацевтическая промышленность. Перекачивание и дозирование фармацевтических продуктов.
  • Косметическая промышленность. Перекачивания и дозирование косметических продуктов.

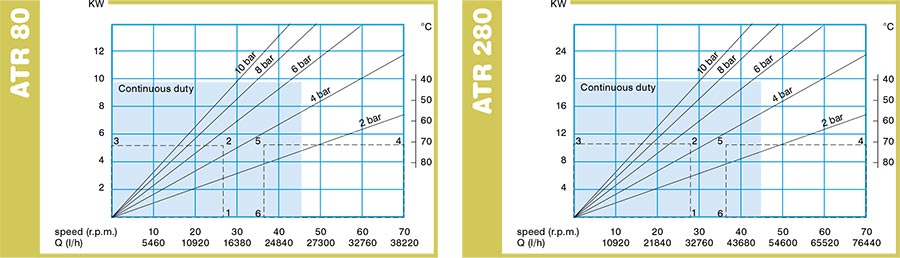

Диаграммы шланговых насосов серии ATR
Пояснения к диаграме шланговых насосов серии ATR

Технические характеристики

Технические характеристики шланговых насосов ATR 80 FX/TD

* - в соответствии с используемым шлангом.
A - давление при всасывании в метрах.
P - давление нагнетания в метрах.
di - внутренний диаметр насосного шланга, мм.
Qu - метров за оборот.
Nm - минимальный начальный момент вращения.

Конструкция шлангового насоса ATR 80 FX/TD

Конструкция шлангового насоса ATR 80 FX/TD

Размеры и вес

Размеры и вес шланговых насосов ATR 80 FX/TD
