Пластиковые теплообменники (нержавеющая сталь)

Тип: фильтрация для бассейнов

Для обогрева хлорированной воды в бассейнах и спа. Обогрев посредством: бойлера, гелиоколлектора, теплового насоса, агрегата низкой температуры.

Пластиковый теплообменник с гибкой стальной трубой 28, 46, 85 и 108 кВт.

Характеристики

  • Максимальное рабочее давление: обогрев – максимум 6 бар, вода в бассейне – максимум 2,5 бара.
  • Температура: максимум 90 °С.
  • Материал:
    • Корпус – пластик;
    • Соединительные элементы – ABS;
    • Уплотнения: силикон;
    • D-KWT-VA: гофрированная труба и змеевик из нержавеющей стали 316.

Модели

Пластиковый теплообменник - нержавеющая сталь 25
Пластиковый теплообменник - нержавеющая сталь 45
Пластиковый теплообменник - нержавеющая сталь 85
Пластиковый теплообменник - нержавеющая сталь 105

Если насос не работает в ночное время, рекомендуется накрывать бассейн защитным покрытием.

Описание

Схема установки теплообменников

Схема установки пластиковых теплообменников
Мощность, кВ при 90°С Мощность, кВ при 60°С Минимальная производительность насоса с обогревом, м3/час Тепловые потери, бар Минимальная производительность насоса с обогревом, м3/час Потери воды, бар Объем бассейна м3
Температура подогретой воды бассейна 30°С
28 17,5 2 0,20 10 0,14 60
46 25 2 0,25 20 0,15 100
85 49 3 0,35 12 0,22 130
108 60 5 0,50 15 0,30 180

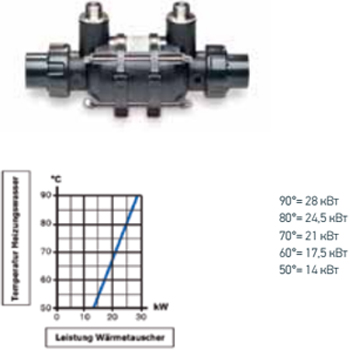

теплообменник пластиковый
теплообменник пластиковый

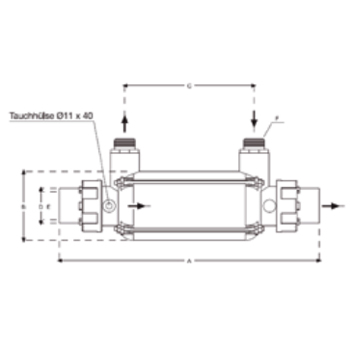

Схема конструкции пластикового теплообменника

Модель Код A, мм B, мм C, мм D E, мм F, дюйм
D-KWT-VA 25 100801 345 110 135 63-PN10 50 3/4”
D-KWT-VA 45 100802 415 110 205 63-PN10 50 3/4”

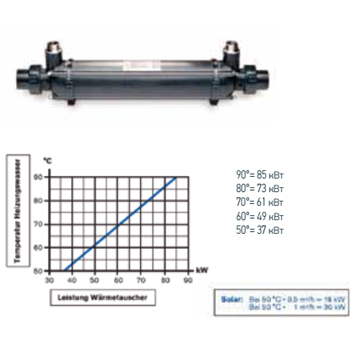

теплообменник пластиковый

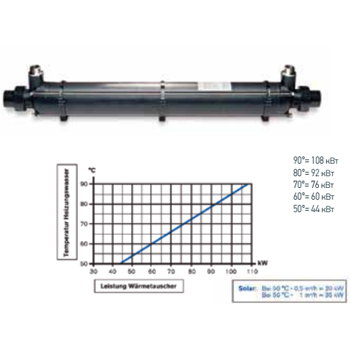

теплообменник пластиковый
Модель Код A, мм B, мм C, мм D E, мм F, дюйм
D-KWT-VA 85 100803 705 110 495 63-PN10 50 1”
D-KWT-VA 105 100804 1015 110 805 63-PN10 50 1”
