Вертикальный центробежный насос IM 130/140

Вертикальный центробежный насос IM 130/140

Тип: центробежные насосы

Высокопроизводительные вертикальные центробежные насосы серии IМ, предназначенные для стационарной установки с погружным типом монтажа, приводятся в действие электродвигателем (макс. 3000 об/мин) с прямым зацеплением для быстрого слива жидкостей; производительность от 6 м3/ч до 75 м3/ч, высота напора до 38 м.

Мощность двигателя:

  • IM 130: 2.2 Л.С. - 3 HP;
  • IM 140: 3 Л.С. - 4 HP.

Размеры, мм:

L стойки Вес PP Вес PVDF L1 Макс.
500 15 кг 16 кг 300
800 19 кг 20 кг 600
1000 22 кг 23 кг 800
1250 24 кг 25 кг 1050

Описание

Расшифровка кода

Например, IМ95PV0800N

IМ95 из PP + уплотнительные кольца Viton + длина стойки 800 + трехфазный двигатель.

IM95 P V 0800 N
Модель насоса Материал насоса Уплотнительные кольца Длина стойки Двигатель
IM 80 - IM 80
IM 90 - IM 90
IM 95 - IM 95
IM 110 - IM 110
IM 120 - IM 120
IM 130 - IM 130
IM 140 - IM 140
IM 150 - IM 150
IM 155 - IM 155
IM 160 - IM 160
IM 180 - IM 180
P - Полипропилен
F - PVDF
D - EPDM
V - Viton
0250 - 250 мм**
0500 - 500 мм
0800 - 800 мм
1000 - 1000 мм
1250 - 1250 мм
N* - Двигатель трехфазный
М - Двигатель однофазный
A - Двигатель Atex

* Серийно в оснастку входит трехфазный (2-полюсный) асинхронный двигатель с евронапряжением 50 гц - ** в наличии только для насосов IМ 80/90.

Устройство насосов IM

Устройство вертикальных центробежных насосов серии IM A = электродвигатель
B = карданная муфта
C = цевочное колесо
D = радиальный подшипник
E = внешняя стойка
F = покрытие вала
G = керамическая втулка
H = крыльчатка
I = нагнетательная труба
L = Всасывающий канал
М = компенсационная втулка

Габаритные размеры

Размеры вертикального центробежного насоса IM 130/140

IM130 IM140
ø проходящих твердых частиц 6 12
A 467 507
B 220 235
C 25 25
D 125 120
E 360 360
F 135 135
G 165 165
H 60 60
I 300 300
M 310 310
N 165 165
O 250 250
P Ø203 Ø203
Кг Двигатель 20 34

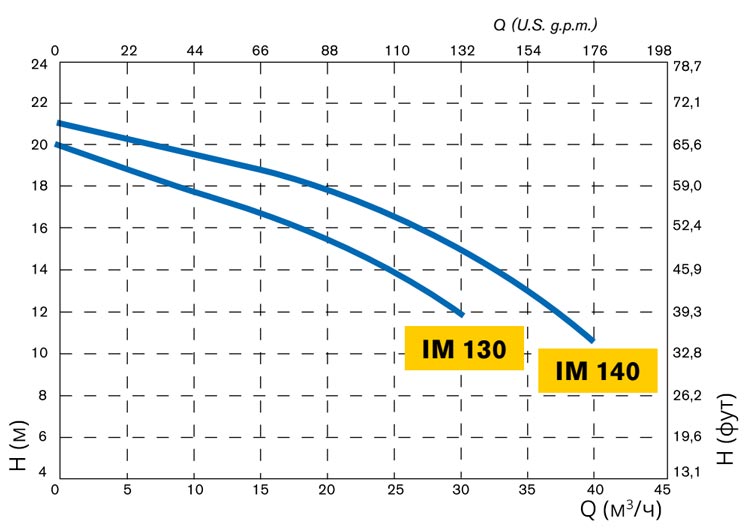

Кривые характеристик

Кривые и значения эксплуатационных показателей относятся к испытаниям, проведенным с водой при температуре 20°C.

Кривые характеристик центробежного насоса IM 130/140
