Дозирование комплексона осуществляется в рамках проведения водоподготовки. Данный метод является современной экономически выгодной альтернативой ионообменного умягчения воды. Комплексоны являются достаточно молодыми органическими веществами. Ученые впервые начали заниматься синтезом комплексонов в конце XIX века. Благодаря прорывам в науке и технике методы получения комплексонов совершенствуются, стоимость их снижается. Именно поэтому дозирование комплексонов в современной водоподготовке набирает всё большую популярность, а востребованностью комплексонов на предприятиях возрастает.

Применение комплексонов в промышленности начинается с 1930 года. Пионером в производстве комплексонов для промышленной реагентной водоподготовки стала германская компания "I.G. Farben Industry". Было выпущено два типа комплексона "ТРИЛОН", запатентованные как "ТРИЛОН А" и "ТРИЛОН Б".

В настоящее время производством комплексонов для водоподготовки занимается более 50 ведущих мировых компаний, расположенных в Германии, США, Японии, Швейцарии, Венгрии и некоторых других. Рынок комплексонных реагентов предлагает более 200 наименований для различных отраслей промышленности и сфер применения. Однако в России водоподготовка методом дозирования комплексона применяется всего только 20 лет.

Разработка и производство систем дозирования и водоподготовки
Изготавливаем на заказ системы дозирования и водоподготовки.
• Разработка в строгом соответствии c Вашим техническим заданием.
• Полная автоматизация.
• Настроенное программное обеспечение.
• Возможность дистанционного управления.
• Доставка в максимально собранном виде.
• Заводские цены.
Узнать больше

Считается, что термин "комплексон" принадлежит швейцарскому химику Герольду Шварценбаху (1904 - 1978), профессору Цюрихского университета. Именно он предложил использовать слово "комплексон" по отношению к органическим лигандам группы полиаминополикарбоновых кислот.

Применение комплексона

Дозирование комплексона имеет большое значение в водоподготовке. Благодаря способности этих реагентов образовывать соединения с ионами металлов, обработка воды комплексонами препятствует образованию накипи и коррозии на внутренней поверхности оборудования и гидросистемы в целом. Кроме того, дозирование комплексона применяется для очистки оборудования от уже имеющихся отложений и накипи. Для такой чистки нет необходимости отключения оборудования. Очистка комплексоном проходит, как говорится, "без отрыва от производства".

На чем же основано действие комплексона? Дозирование комплексона в гидросистему осуществляется вместе с подпитывающей водой. Попадая в воду, комплексон растворяется в ней и вступает в химическую реакцию с ионами металлов жесткости. В результате, предотвращается способность солей кристаллизироваться. А получившиеся образования оседают в виде пыли на участках с низкой скоростью потока воды. Загрязнения выводятся фильтрами.

Стоит отметить, что дозирование комплексона не меняет жесткость воды в отличие от традиционных методов умягчения ионообменным методом. Однако использование комплексона является наименее затратным и эффективными методом защиты оборудования.

Дозирование комплексона в современной водоподготовки находит применение в следующих отраслях:

  • для водоподготовки и очистки водогрейных, паровых и индивидуальных котлов;
  • для очистки и поддержания работоспособности систем охлаждения;
  • ЖКХ (отопление и водоснабжение);
  • в компрессорных установках;
  • на транспортных энергетических установках;
  • в агропромышленности.

Дозирование комплексона в системах теплоснабжения

В системах теплоснабжения применяется дозирование комплексона типа ИОМС-1 (ингибитор отложений минеральных солей). К нему относятся фосфорсодержащие вещества. Концентрация такого комплексона в воде не должна превышать 4,0 мг/дм3.

Альтернативой фосфорсодержащего комплексона для ингибирования коррозии является комплексный ингибитор накипеобразования - Гилуфер-422 - разработка немецкой компании БК Гиулинии Х. К преимущественным особенностям данного комплексона относятся устойчивость к высоким температурам, способность растворять застарелые коррозийные образования при постоянном дозировании, возможность использования как в закрытых, так и в открытых системах.

Преимущества

В данном пункте рассмотрим преимущества метода дозирования комплексона перед методом ионного умягчения воды. Метод ионного обмена заключается в замещении катионов тяжелых металлов - кальция (Ca2+), магния (Mg2+) и железа (Fe2+) катионами натрия. Процесс называется натрий-катионированием. Для наиболее эффективного умягчения воды данным способом рекомендуется проводить водоподготовку в несколько этапов. На каждом необходимо проводить исследования качества подпиточной воды. Помимо организации постоянной лаборатории, расходов потребует и транспортировка солей и растворов, а также налаживание особой системы хранения данного реагентного хозяйства.

Специалисты утверждают, что несмотря на всю эффективность ионного умягчения, данный метод является очень затратным, поскольку нуждается в габаритных сложных установках. Да и после натрий-катионирования отмечается повышение коррозийной активности воды. Это приводит к образованию накипи на внутренней поверхности оборудования, что, в свою очередь, снижает коэффициент теплопередачи, вместе с тем увеличивая тепловую нагрузку на оборудование. Всё это сокращает срок службы устройств.

Если сравнивать финансовые затраты на дозирование комплексона и на ионообменное умягчение воды, то применение комплексона обойдется на 98% дешевле. Во-первых, стоимость данного реагента ниже. Во-вторых, при дозировании комплексона в водоподготовке его расход очень небольшой. В-третьих, отсутствуют расходы на организацию специального места хранения. В-четвертых, при дозировании комплексона не образуются сточные засоленные воды, как при ионообменном умягчении.

Итак, к основным достоинствам дозирования комплексона как метода водоподготовки относятся следующие:

  • возможность очистки уже загрязненного оборудования без вывода его из эксплуатации;
  • поддержание оборудования в работоспособном состоянии;
  • возможность использования комплексона самостоятельно или с другими традиционными методами водоподготовки;
  • нет образования сточных вод;
  • экономичное потребление реагента (в среднем от нескольких десятков до нескольких сотен килограмм на сезон);
  • низкая стоимость вещества и оборудования для его дозирования;
  • компактность системы дозирования (не требуются большие площади для установки).

Недостатки

Несмотря на растущую популярность дозирования комплексона, применение данных реагентов имеет ряд ограничений:

  • щелочность - до 7 ммоль/л;
  • общая концентрация железа - до 0,5 мг/л;
  • температура - не выше 130°С.

Системы дозирования комплексона

Для дозирования комплексона необходимо иметь специальное оборудование - системы дозирования комплексона и химических реагентов. Данные установки, как было отмечено выше, достаточно компактны и не требовательны к особой организации места установки. Они просты в использовании, обслуживании и управлении. Благодаря программному обеспечению (ПО), которое поставляется вместе со станцией дозирования, весь процесс водоподготовки осуществляется в автоматическом режиме и с высокой точностью дозирования комплексона.

В стандартную комплектацию системы дозирования комплексона входит следующее оборудование:

  • емкость из химстойкого пластика;
  • насос дозатор;
  • контроллер;
  • система управления;
  • расходомер;
  • устройство ввода реагента;
  • обвязка и монтажный комплект;
  • руководство пользователя.

Характеристики системы дозирования комплексона зависят от индивидуальных требований.

Система "Комплексон-6"

"Комплексон-6" является одной из наиболее широко применяемых и эффективных установок автоматического дозирования реагентов для обработки воды, которая применяется в системах теплоснабжения. "Комплексон-6" разработан для работы с такими реагентами, как ГВС и ХВС ингибиторы.

"Комплексон-6" на производстве справляется с комплексом задач:

  • предотвращает оседание накипи и отложение осадков на внутренних стенках оборудования и трубопроводов;
  • предотвращает коррозию в трубопроводе и в оборудовании;
  • осуществляет деаэрацию воды;
  • дезинфицирует питьевую воду посредством дозирования гипохлорита натрия.

Особенность автоматической установки "Комплексон-6" заключается в том, что устраняются именно причины отложения солей и коррозийной активности химических реагентов, добавляемых при водоподготовке, а не последствия.

Преимущества системы "Комплексон-6"

  • полностью автоматизированная работа;
  • компактные размеры;
  • простота установки;
  • отсутствие собственных сточных вод;
  • мощность менее 30кВт;
  • экономный расход реагента;
  • принцип работы "plug & play": "Комплексон-6" поставляется с установленными настройками, достаточно подключить его к питанию и система дозирования готова к работе;
  • встроенная система защиты передозировки реагента при возникновении сбоев.

Установка системы дозирования реагентов "КОМПЛЕКСОН-6"

В комплект поставки системы дозирования "КОМПЛЕКСОН-6" входят:

  • блок управления;
  • мембранный насос дозатор с электромагнитным приводом;
  • резервуар для реагентов;
  • водосчетчик;
  • трубка ПВХ;
  • двужильный гибкий провод;
  • техническая документация.

Запорная арматура приобретается отдельно.

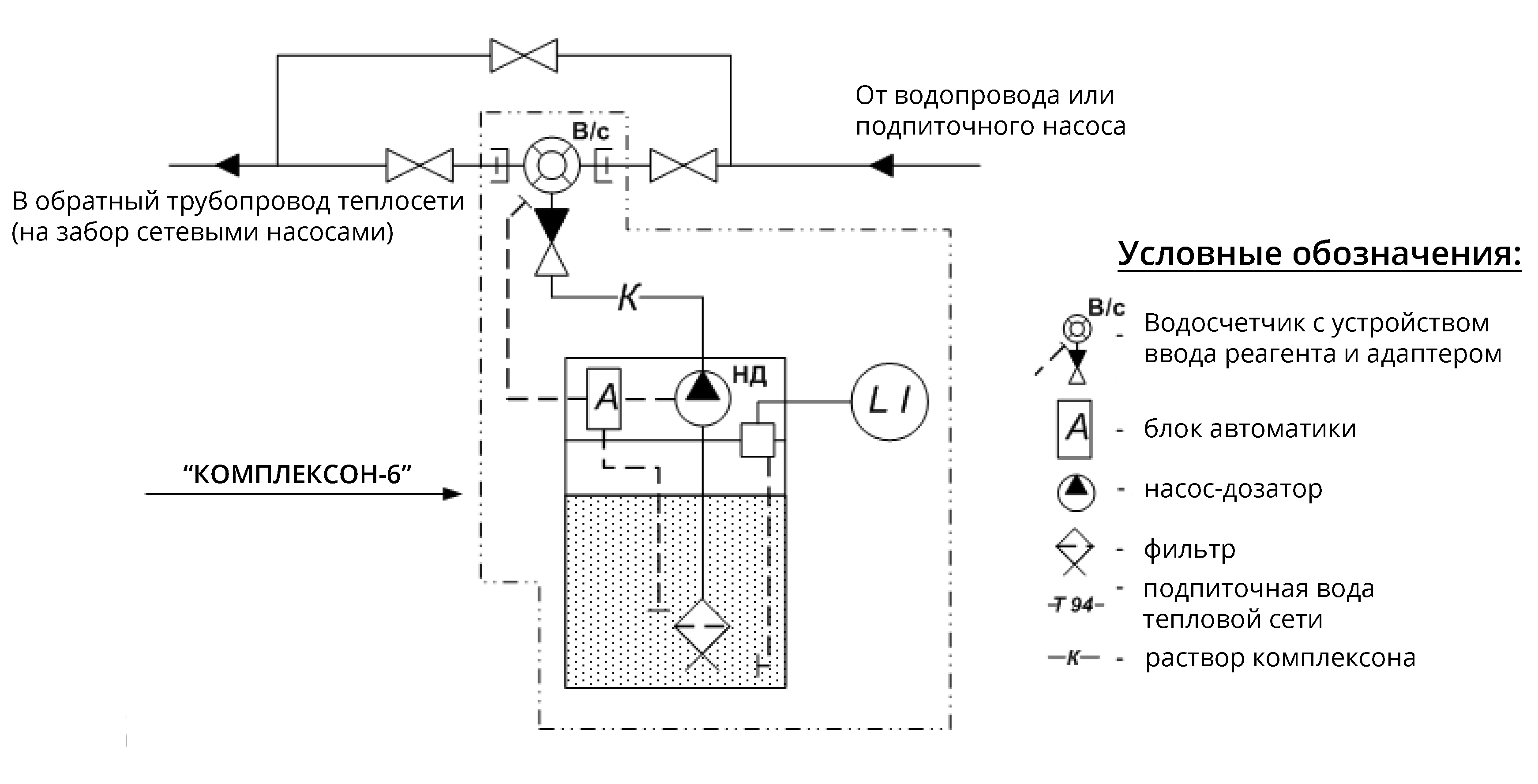

Схема установки

Схема установки системы дозирования реагентов Комплексон-6

Правила установки

Установка "Комплексона-6" очень проста. Емкость для реагента и блок управления располагают в доступном месте, где ничто не будет мешать обслуживанию системы. Рекомендуется размещать систему дозирования как можно ближе к водосчетчику. Водосчетчик, в свою очередь, крепится на водопроводе горизонтально. Подпиточная вода обязательно должна проходить через водосчетчик для правильной работы Комплексона-6. При этом байпас в обязательном порядке пломбируется.

Насос дозатор соединяется с узлом впрыска армированной трубкой из ПВХ. Наружный диаметр трубки - 12мм, внутренний - 6,3 мм. Ее конец, который соединяется с штуцером дозировочного насоса, срезают под прямым углом. После срезания трубку надевают на штуцер. При необходимости повторно надеть трубку на штуцер, кончик трубки снова необходимо срезать. Прижим на трубке обеспечит герметичность подачи реагента при работе насоса дозатора под высоким давлением.

Блок управления и дозирования также соединяется со счетчиком воды посредством двужильного гибкого провода. Важно заметить, что кабель крепится к клеммнику блока управления до прокачки насоса дозатора.

Корпус системы "Комплексон-6" обязательно заземляется. Питание осуществляется через автомат с током срабатывания 2А или посредством подключения к розетке электропитания.

Выбор типа системы "КОМПЛЕКСОН-6"

Система дозирования "Комплексон-6" может различаться по различным параметрам. Для выбора подходящей модели установки Комплексон-6, необходимо знать следующую информацию о системе, к которой будет подключен Комплексон-6:

  • Тип системы: открытая или закрытая;
  • Средний расход подпитки;
  • Максимальная температура нагрева воды в котле;
  • Качество подпитывающей воды в объеме ГОСТа на питьевую воду:
    • щелочность;
    • ph;
    • мутность;
    • концентрация взвешенных частиц;
    • жесткость;
    • содержание железа;
    • содержание сульфатов.

Габаритные размеры "Комплексона-6" напрямую зависят от объема расхода подпиточной воды. Стандартные системы "Комплексон-6" - с максимальным расходом подпиточной воды от 2 до 160 кубометров в час и номинальным - от 0,5 до 80 кубометров в час. Если Вам требуется система дозирования с номинальным расходом подпиточной воды более 80 кубометров в час, мы готовы изготовить ее на заказ согласно вашему техническому заданию.

Вы можете заказать систему дозирования комплексона у нас. Всё оборудование проходит предварительное тестирование и поставляется в максимально собранном виде. Мы подберем для вас систему дозирования комплексона или изготовим по индивидуальным требованиям.
